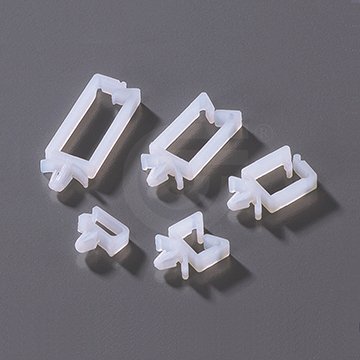

插鞘式崁入扭線環
Model : SH
-插鞘式的設計只需插入預先鑽好洞的基板上，即可固定
-插鞘兩旁的翼形設計可強化固定的穩定性
-隨著電機、電子配線的複雜度與日俱遽增，使用配線固定鈕的安裝配線可以減少使用空間，常應用於機械機構或鐵路控制箱
Material : UL Approved Polyamide 6.6, UL94 V2
Color : Nature color
Specification Information
Certificate
Specifications
| Part.No | A mm | A inch | B mm | B inch | C mm | C inch | D mm | D inch | Hole Diameter mm | Hole Diameter inch | Panel Thickness mm | Panel Thickness inch |
| SH-A | 13.2 | 0.52 | 4.8 | 0.19 | 15 | 0.59 | 11.4 | 0.449 | ø4.8 | 0.19 | 2.2 | 0.134 |
| SH-B | 18.4 | 0.724 | 9.8 | 0.386 | 15 | 0.59 | 11.4 | 0.449 | ø4.8 | 0.19 | 2.2 | 0.134 |
| SH-C | 27.2 | 1.071 | 19 | 0.748 | 15 | 0.59 | 11.4 | 0.449 | ø4.8 | 0.19 | 2.2 | 0.134 |
| SH-D | 35.2 | 1.386 | 26.9 | 1.059 | 15 | 0.59 | 11.4 | 0.449 | ø4.8 | 0.19 | 2.2 | 0.134 |
