線扣式插鞘式扭線環
Model : SQ
-插鞘式的設計只需插入預先鑽好洞的基板上，即可固定
-插鞘兩旁的翼形設計可強化固定的穩定性
-隨著電機、電子配線的複雜度與日俱遽增，使用配線固定鈕的安裝配線可以減少使用空間，常應用於機械機構或鐵路控制箱
Material : UL Approved Polyamide 6.6, UL94 V2
Color : Nature color

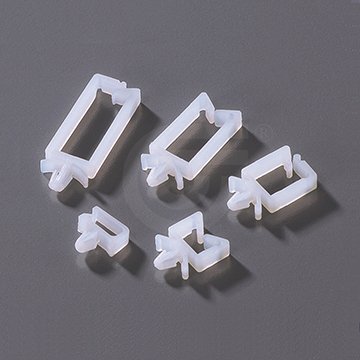

產品外觀圖
產品認證
規格表
| Part.No | A mm | A inch | B mm | B inch | C mm | C inch | D mm | D inch | Hole Diameter mm | Hole Diameter inch | Panel Thickness mm | Panel Thickness inch |
| SQ-A | 13.1 | 0.516 | 4.8 | 0.19 | 15 | 0.59 | 11.2 | 0.441 | ø4.8 | 0.19 | 2 | 0.094 |
| SQ-B | 18.1 | 0.713 | 10 | 0.394 | 15 | 0.59 | 11.2 | 0.441 | ø4.8 | 0.19 | 2 | 0.094 |
| SQ-C | 27.1 | 1.067 | 19 | 0.748 | 15 | 0.59 | 11.2 | 0.441 | ø4.8 | 0.19 | 2 | 0.094 |
| SQ-D | 35.3 | 1.39 | 27 | 1.063 | 15 | 0.59 | 11.2 | 0.441 | ø4.8 | 0.19 | 2 | 0.094 |
