產品
PVC易進式公母插
Model : VU1.25
-採漏斗式套筒結構並且包覆絕緣PVC
-以不同顏色絕緣體區分，便於識別，分別顏色為:紅、藍、黃
-可直接插入或拔除公扁型端子，無需使用工具，節省安裝費用
-壓緊電線於絕緣外殼內之金屬套筒，在高震動情況，可保護壓接電線處。
-內部電線阻擋設計確保插入適當長度，提供更高品質的連接
材質 : 黃銅鍍錫及PVC絕緣材質
顏色 : 參考規格表

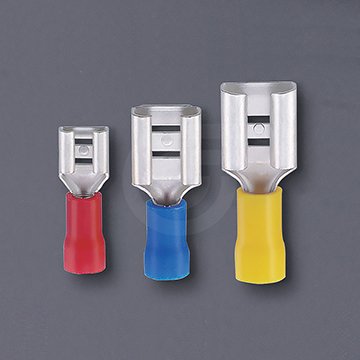

產品外觀圖
產品認證

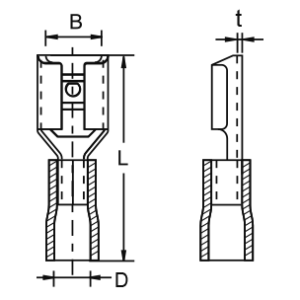

規格表
| Part.No | color | Dimension | To fit Tab size | Wire Range | ||||
| D | B | L | t | AWG | mm2 | |||
| VU1.25-2.8S | Red | 3.6 | 3.2 | 18.5 | 0.25 | 2.8×0.5 | 22-16 | 0.5-1.5 |
| VU1.25-2.8 | Red | 3.6 | 3.2 | 18.5 | 0.25 | 2.8×0.8 | 22-16 | 0.5-1.5 |
| VU1.25-4.8S | Red | 3.6 | 5 | 19 | 0.4 | 4.8×0.5 | 22-16 | 0.5-1.5 |
| VU1.25-4.8 | Red | 3.6 | 5 | 19 | 0.4 | 4.8×0.8 | 22-16 | 0.5-1.5 |
| VU1.25-5.2 | Red | 3.6 | 5.6 | 20 | 0.4 | 5.2×0.5 | 22-16 | 0.5-1.5 |
| VU1.25-6.4 | Red | 3.6 | 6.7 | 21 | 0.4 | 6.4×0.8 | 22-16 | 0.5-1.5 |
| VU2-2.8S | Blue | 4.4 | 3.2 | 18.5 | 0.25 | 2.8×0.5 | 16-14 | 1.5-2.5 |
| VU2-2.8 | Blue | 4.4 | 3.2 | 18.5 | 0.25 | 2.8×0.8 | 16-14 | 1.5-2.5 |
| VU2-4.8S | Blue | 4.4 | 5 | 19 | 0.4 | 4.8×0.5 | 16-14 | 1.5-2.5 |
| VU2-4.8 | Blue | 4.4 | 5 | 19 | 0.4 | 4.8×0.8 | 16-14 | 1.5-2.5 |
| VU2-5.2 | Blue | 4.4 | 5.6 | 20 | 0.4 | 5.2×0.5 | 16-14 | 1.5-2.5 |
| VU2-6.4 | Blue | 4.4 | 6.7 | 21 | 0.4 | 6.4×0.8 | 16-14 | 1.5-2.5 |
| VU5.5-2.8S | Yellow | 5.4 | 3.2 | 22 | 0.4 | 2.8×0.5 | 1900-02-12 | 4-6 |
| VU5.5-2.8 | Yellow | 5.4 | 3.2 | 22 | 0.4 | 2.8×0.8 | 1900-02-12 | 4-6 |
| VU5.5-4.8S | Yellow | 5.4 | 5 | 22 | 0.4 | 4.8×0.5 | 1900-02-12 | 4-6 |
| VU5.5-4.8 | Yellow | 5.4 | 5 | 22 | 0.4 | 4.8×0.8 | 1900-02-12 | 4-6 |
| VU5.5-6.4 | Yellow | 5.4 | 6.7 | 25 | 0.4 | 6.4×0.8 | 1900-02-12 | 4-6 |
| VU5.5-9.4 | Yellow | 5.4 | 9.9 | 29 | 0.5 | 9.4×1.2 | 1900-02-12 | 4-6 |
相關產品
相關商品

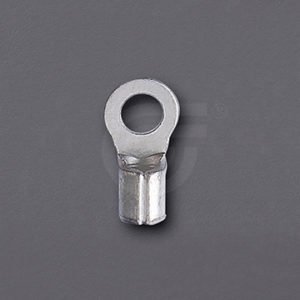

Ring Crimp TerminalsPVC圓型絕緣端子
- Blade Crimp Terminals
PVC扁平型絕緣端子

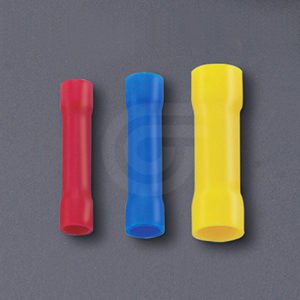

- Splice Crimp Terminals
